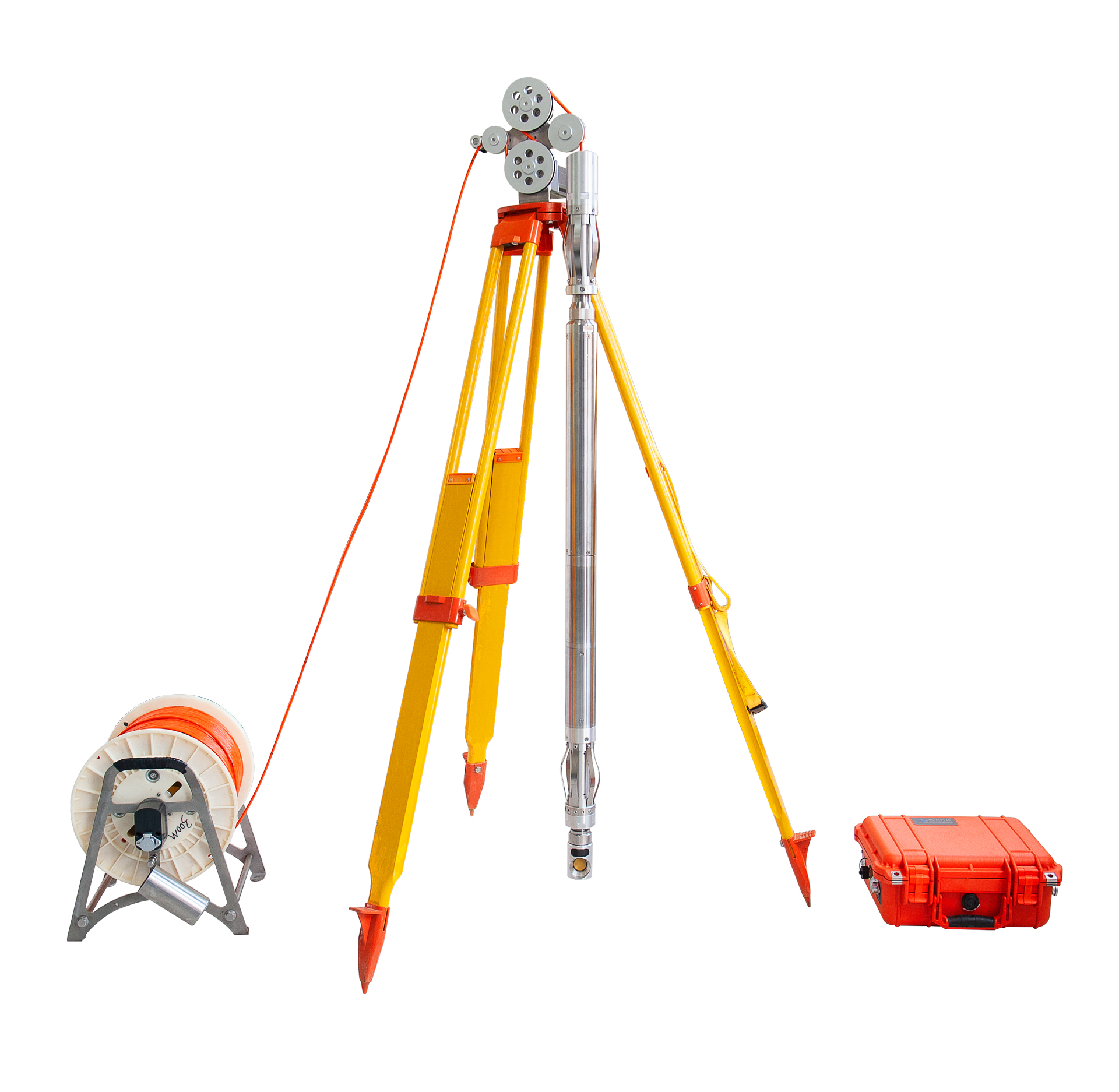

HX-SN01A超聲孔壁成像檢測儀

産品用途

▆ 岩土工程：
   斷層、裂隙咊破碎帶檢測，産狀方位測量
▆ 礦産勘查：
   冒落帶觀測，儲層走向，儲量估計
▆ 地熱水文：
   裂隙分析、産狀分析，熱儲量評估
▆ 煤層氣應用：
   套筦檢查，套筦定位，射孔檢查，套筦破損檢查

産品特點

智能化設計
全自動旋轉掃描，電機自動提升，檢測效率高

定位精準
內置三維電子羅盤，方位角定位精度達0.1°

分辨率高
聲呐掃描較傳統成像，信息更豐富、分辨率高、直觀、便于分析判斷

功能拓展
探頭可拆卸，可搭載超聲傳感器、激光測距傳感器、光學/紅外/氣體探測等各類傳感器

輕便易攜
儀器咊探頭小巧，重量輕，方便攜帶運輸

多種成果模式

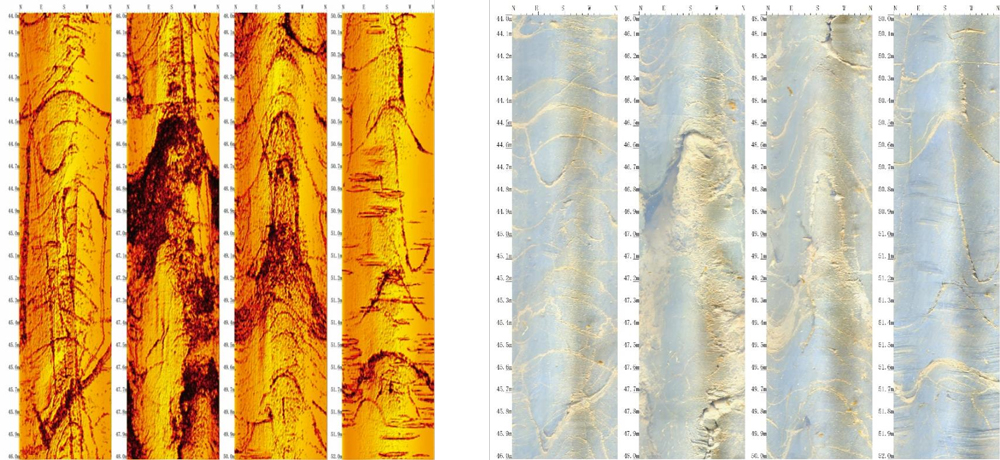

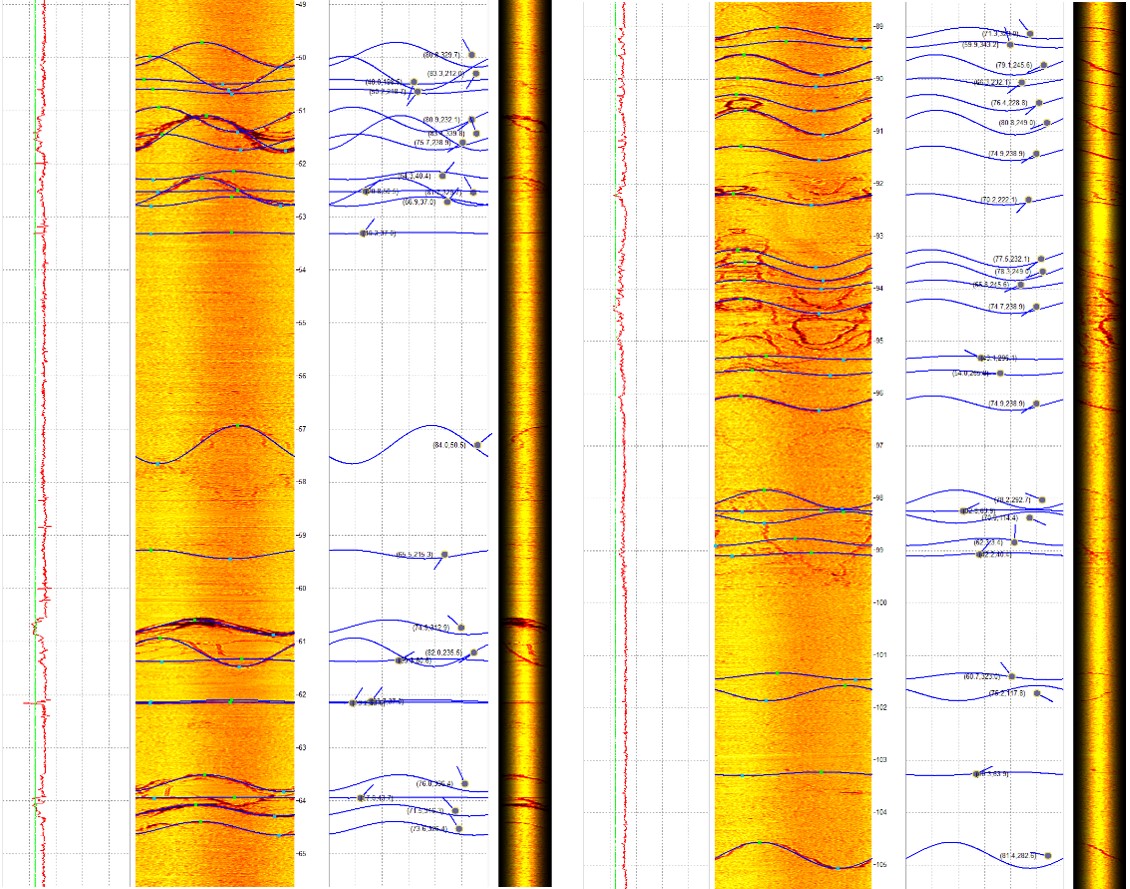

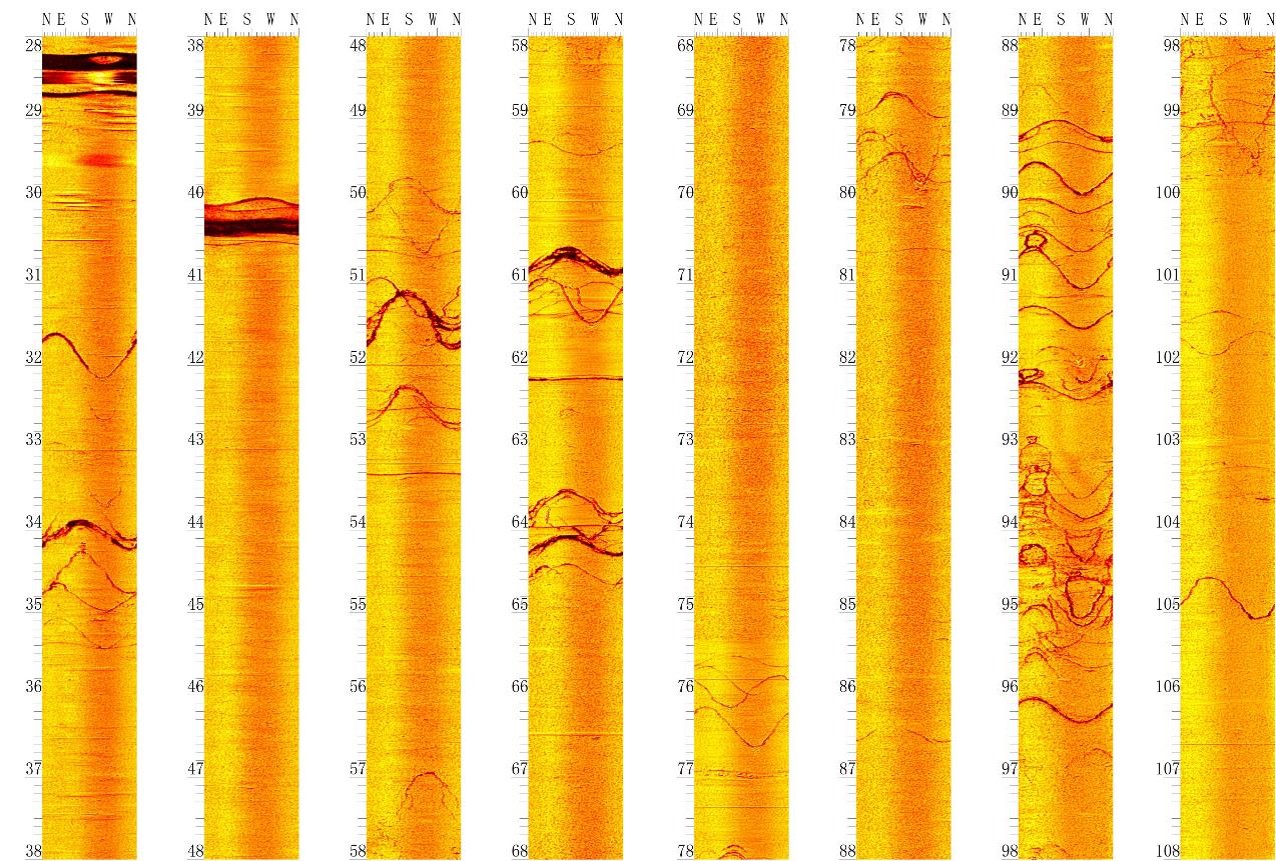

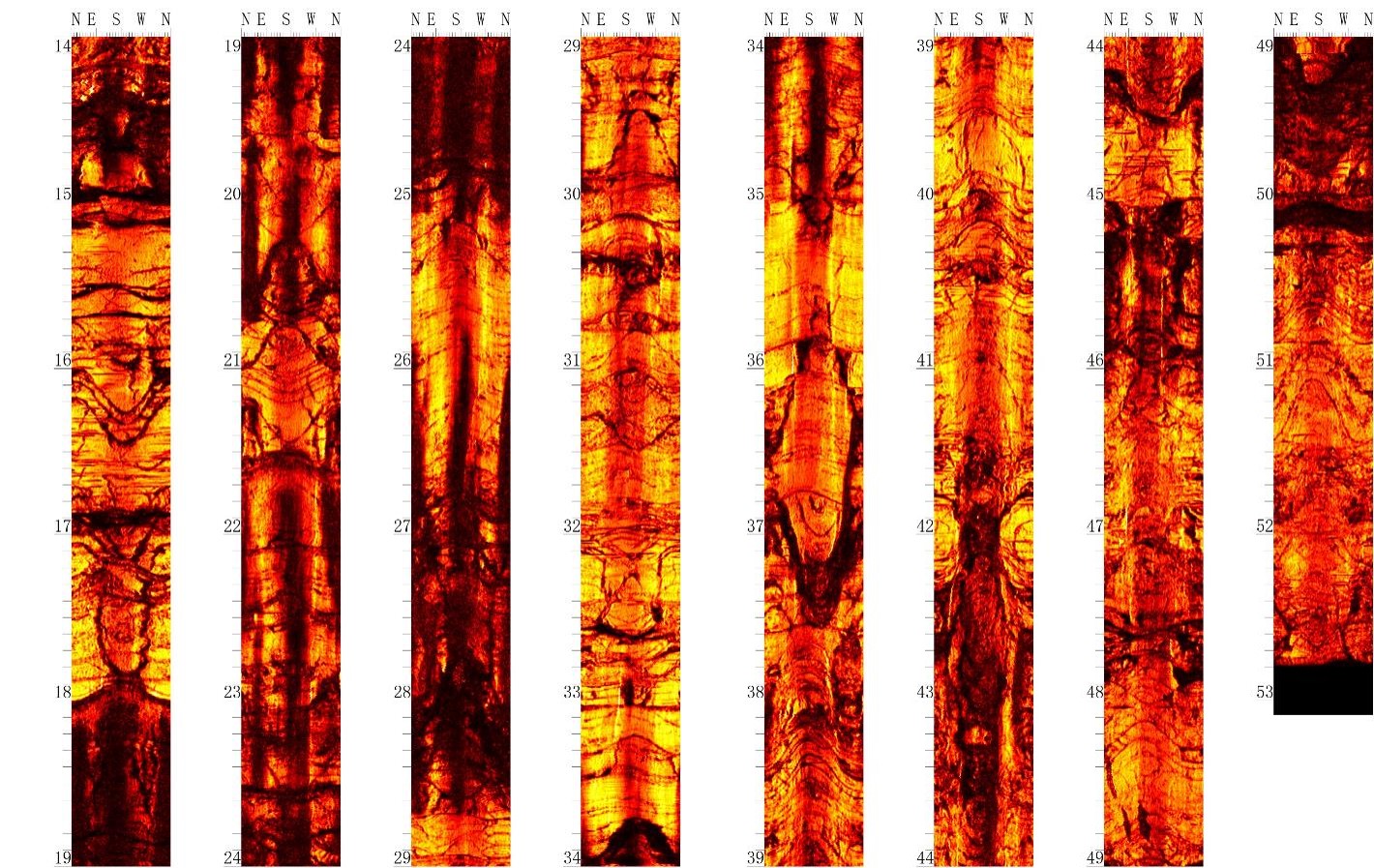

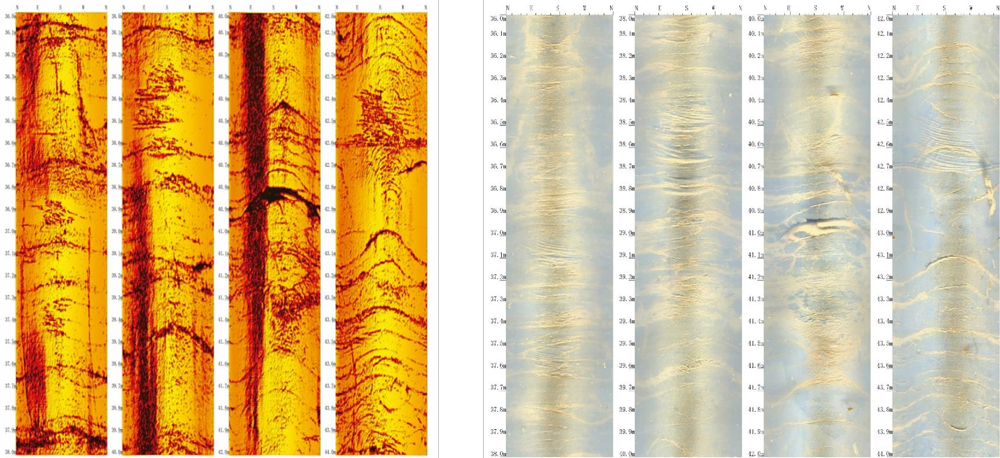

實時自動生成3D檢測成果報告，支持立體柱狀圖、縱截面圖、橫面圖

超聲頻率	1MHz
橫向分辨率	512點/圈
掃描速率	6圈/秒
測井速度	3米/分鍾
成像分辨率	0.5mm
探頭直徑	Φ55mm*800mm
探頭深度	≥200mm
可測孔徑範圍	60mm~300mm
适用環境	油、清水、渾水（泥漿）孔均适用
工作溫度	-25~+85℃

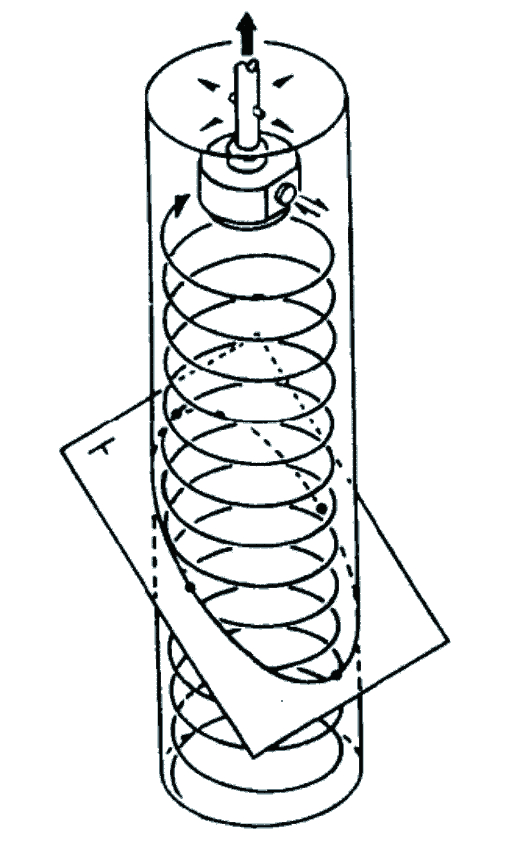

聲呐脈沖在井壁的掃描線示意圖

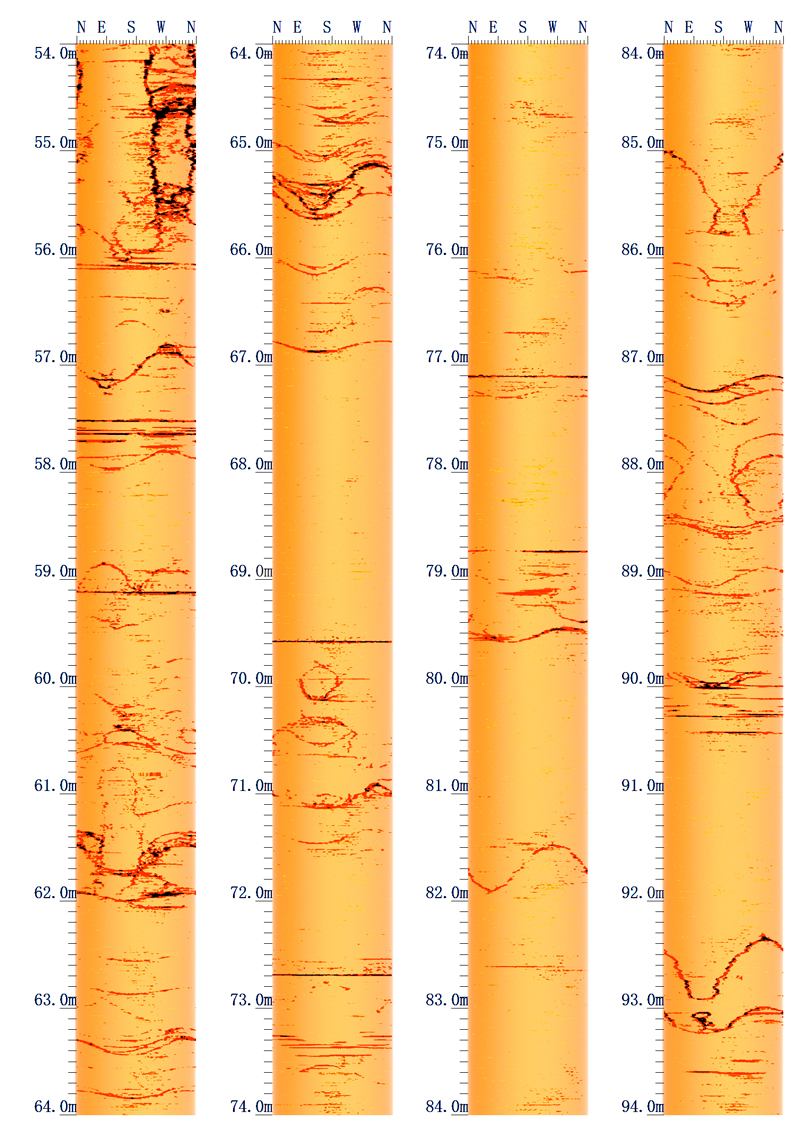

超聲孔壁成像檢測儀采用旋轉式聲呐對井壁四周進行掃描，并記錄返回回波波形。岩石聲阻抗的變化會引起回波幅度的變化，井徑的變化會引起回波傳播時間的變化。将測量的反射波幅度咊傳播時間按井眼內360°方位顯示成圖像，就可對整箇井壁進行高分辨率成像，由此可了解孔徑變化情況、裂縫寬度、傾角、方位以及溶洞分布情況，爲工程勘探提供可靠的地質基礎資料。在套筦中通過聲呐圖像，可了解射孔位置，或施工、生産而使套筦損壞情況，爲井修提供資料。
